四代入门绝配!铭瑄超值H81小板评测

2014-02-08 10:43:06   来源:

 【PConline评测】一月份,Haswell构架的赛扬也开始解冻,日本市场已经出现盒装的赛扬G1820,在大陆也差不多该上市了。作为Intel的低端神器,赛扬以其较高的性价比,超低的功耗受到了入门级用户的青睐,在市场中占据重要地位。另外,H81主板凭借着较低的规格,足够的拓展性能,理所当然的成为赛扬的绝配。今天为大家带来的就是铭瑄H81XL Turbo这一款廉价H81主板,到底它表现如何,我们来看看。

\
四代入门绝配!铭瑄超值H81小板评测

  铭瑄H81XL Turbo采用H81芯片组设计,支持SATA 3.0和USB 3.0高速接口,四代主板全面支持S3U3,对入门级用户来说是个不错的消息。

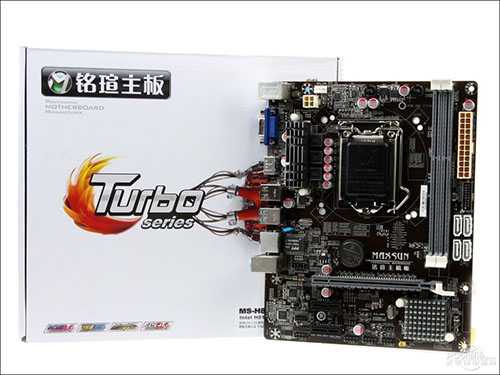

铭瑄H81XL Turbo主板概况介绍:

\
铭瑄 H81XL Turbo  图片  评测  论坛  报价  网购实价

  铭瑄H81XL Turbo采用M-ATX版型设计,既照顾到主板拓展性能,又能降低成本,是个不错的方案。主板采用全固态电容设计,支持Intel第四代全系列智能处理器。

\

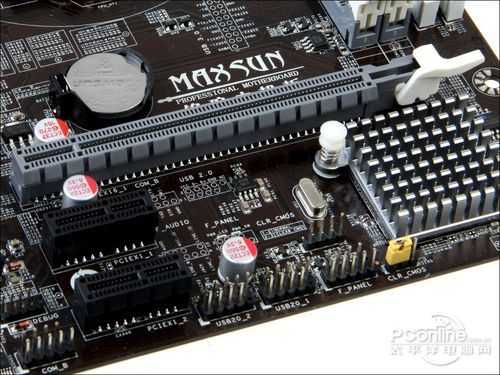

拓展插槽

  拓展方面,提供了1个PCI-E x 16显卡插槽和2个PCI-E x 1插槽,基本可以满足用户的需求。

\

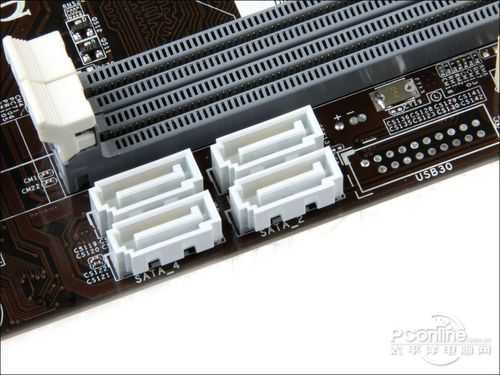

磁盘接口

  磁盘接口方面,提供了4个SATA接口,其中右边两个为SATA 3.0,左边为SATA 2.0标准,如果能用颜色区分开较好。

\

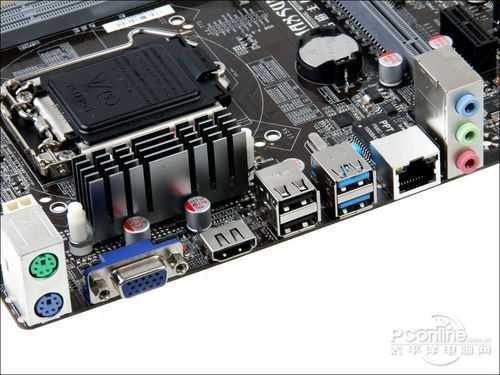

I/O接口

  主板背部I/O接口方面,主板配备了1个VGA,1个HDMI高清视频输出接口,2个USB 2.0接口,2个USB 3.0接口,2个PS/2键鼠通用接口,1个标准的百兆网络接口和1组高清音频输出,遗憾的是没有DVI接口。由于H81主板原生只提供两个USB 3.0接口,这款主板将两个USB 3.0都设计在背部I/O处,用户如果想要使用USB 3.0接口只能从主板菊花处获得。

铭瑄H81XL Turbo全固版主板规格参数
尺寸架构 M-ATX
CPU插槽类型 LGA 1150
主板芯片  Intel H81
内存插槽 2 x DDR3 DIMM
显卡支持 PCI-E 2.0 x 16
SATA接口 2 x SATA 3.0 + 2 x SATA 2.0
USB3.0接口 2 x USB 3.0后置
特色功能 全固态电容,易联无盘认证、三维防御技术,低发热低功耗,双重防雷防静电技术
参考价格

  铭瑄H81XL Turbo目前在网上商城报价为349元左右,性价比不错。



铭瑄H81XL Turbo主板细节赏析:

\

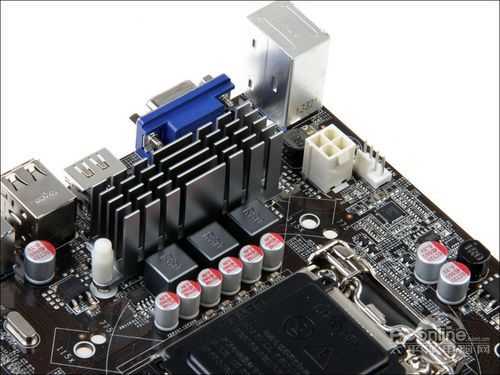

供电部分

  主板采用了成熟的三相供电,发热量最高的MOS管上面还覆盖有精致的散热片辅助散热。三相供电基本可以Haswell全系列CPU,下面我们将用四代最高端的i7 4770K组建平台进行测试。

\

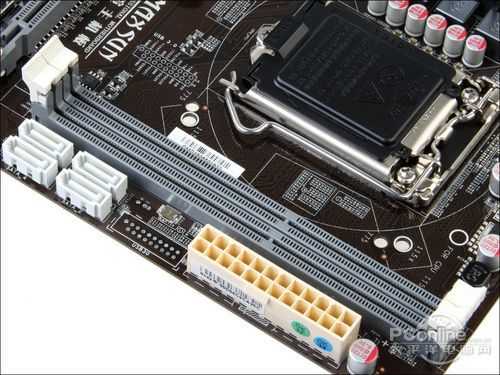

内存插槽

  受H81芯片组的限制,这款主板只提供两根DDR3内存插槽,最大支持16G的内存容量,可以满足低端用户的需求。

\

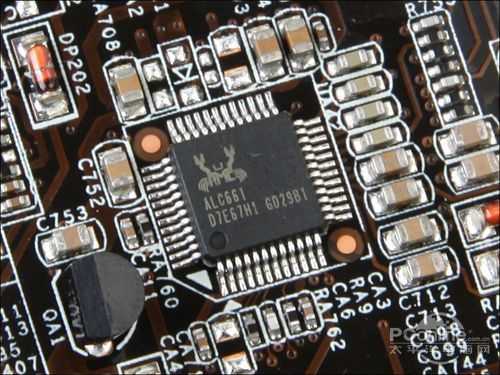

声卡

  主板提供了一张入门级的Realtek ALC661螃蟹声卡,最高支持6声道的音频输出。

\

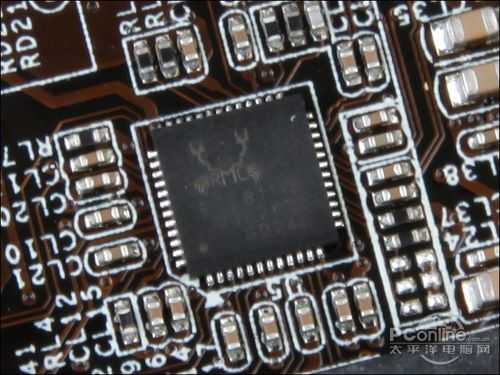

网卡

  网卡方面,采用的是还是Realtek RTL8105E芯片,也是入门级的芯片,最高支持百兆网络。



评测平台与评测方法介绍:

硬件平台
CPU
Intel i7 4770K
主板
铭瑄H81XL Turbo
内存
DDR3-1600 4GB×2 9-9-9-24
硬盘
西数 1TB蓝盘+三星840PRO 128G
显卡
AMD HD7770公版
U盘
闪迪(SanDisk)至尊极速(CZ80)64GB
软件平台
系统软件
Win7 64位正式版
AMD 催化剂13.4
BIOS版本
-
评测软件

CPU/内存性能测试:
Fritz国际象棋测试
CineBench R11.5 x64
X264 FHD BenchMark 1.0.1 X64
WinRAR 4.20 X64

3D/游戏性能测试:
3DMark
光荣使命(1440*900,High,DX11,0xMSAA)
尘埃对决 ( 1440*900,high,DX11,0xMSAA )

磁盘读写测试:
AS SSD Benchmark 1.6

发热量测试:
Prime95

   本次评测主要可以分为三部分,第一部分是BIOS试用,第二部分是增强版性能测试,最后是功耗和发热量测试。

\\

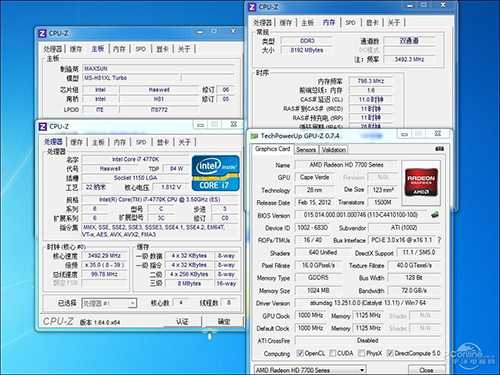

测试平台截图(点击下载鲁大师)

  我们测试选择的硬件是Intel i7 4770K,公版HD7770和4G 1600MHz双通道内存,我们会加入其它主板在这套硬件上的测试成绩作对比。

主板BIOS试用:

\\

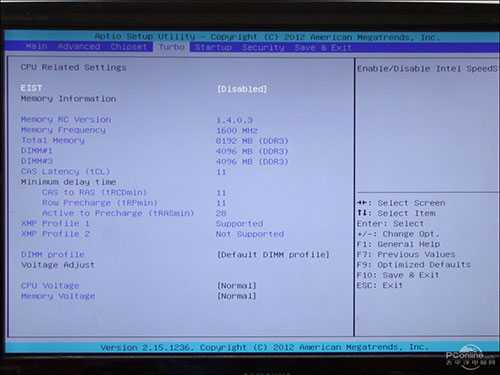

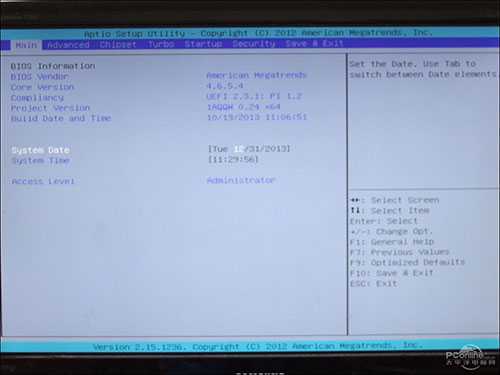

BIOS试用

  BIOS方面,还是一如既往的经典蓝色界面,没有什么亮点,厂商都是本着都用的原则没有重新开发,不过一般用用还行。

基准性能测试:

  为了衡量主板的基本性能表现,我们设计了一套验证CPU、内存和显卡性能的评测方案,让评测主板的成绩与参考主板对比,以便确认其性能表现没有问题。由于测试准确性关系,我们一般把3%以内的差距视为误差。

铭瑄H81XL Turbo基准性能测试
测试项目 铭瑄H81XL Turbo 梅捷SY-H81+节能版 差距
CPU/内存性能
国际象棋 13793 13608 +2%
X264 FHD BenchMark 23.9 23.2 +3%
CineBench R11.5 8.07 7.71 +5%
WinRAR文件压缩 8006 7854 +2%
3D游戏性能
新3DMark 11(FSE) 2795 2722 +3%
光荣使命 57 54 +4%
尘埃对决 90 90 +0%
磁盘读写测试
SSD平均连续读取 513 514 +0%
SSD平均连续写入 369 370 +0%
USB3.0平均连续读取 193 194 +0%
USB3.0平均连续写入 184 183 +0%

  从测试结果,可以看出这款主板对CPU的睿频支持相比以前有了较大的进步,CPU和内存性能有所提升,不过如果对比B85主板成绩还是偏低一点,建议用户搭配不能睿频的i3及其以下CPU使用。

铭瑄 MS-H81M全固版基本性能评价(较好,正常,较差)
CPU常规性能 正常
内存性能 正常
3D游戏性能 正常
磁盘性能测试 正常

  磁盘性能表现正常,在测定过程中,主板很稳定,没有出现蓝屏死机等现象。


主板功耗对比测试

  由于主板因供电设计、用料以及技术的差异,整机功耗也会有所不同,下面我们看看主板的功耗表现在同类型的产品中处于什么水平,测试采用高精度功耗仪,满载5分钟再闲置5分钟记录两个成绩。

\

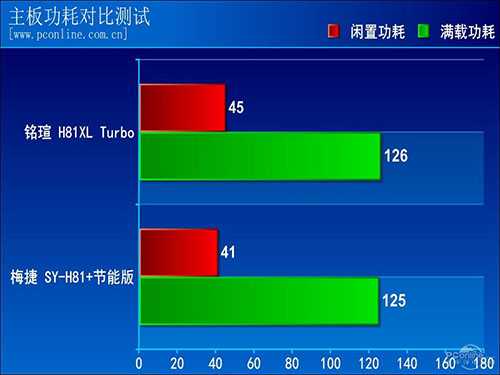

平台功耗对比

  功耗方面,铭瑄H81XL Turbo与另一款主板表现差不多,基本处于同一个水平,表现正常。

主板温度测试

   温度测试部分,我们主要考察主板芯片组的温度与供电部分的问题,这两部分温度是主板发热量较大的地方,也是影响主板稳定性的关键。我们采用福禄克 Ti25热成像仪进行测试,满载5分钟再闲置5分钟记录两个成绩。

\\

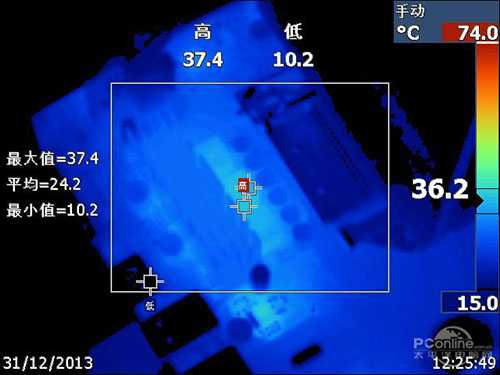

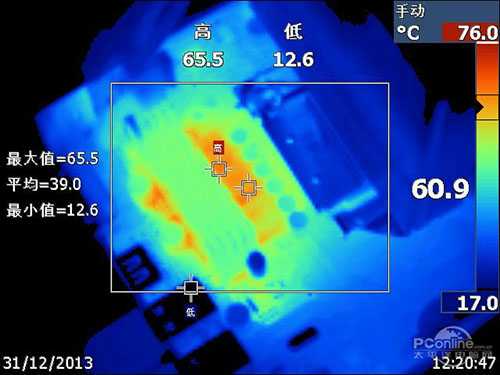

发热量测试截图(左满载,右闲置)

  为了方便比较经过我们的整理后,如下图

\

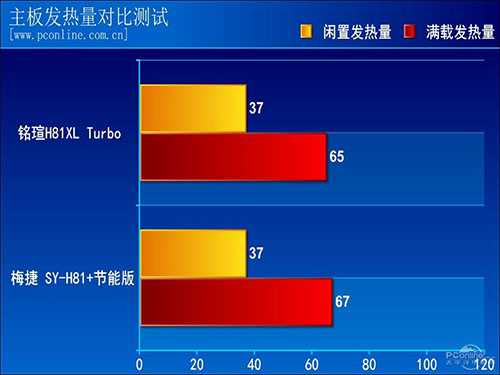

发热量对比

  发热量方面,得益于主板的优秀设计,即使搭配i7 4770K这样的处理器,满载温度也不过65度,如果搭配i3奔腾之类的CPU相信会更低温。


PConline评测室总结:

\
铭瑄H81XL Turbo

  Haswell赛扬已经上市,作为赛扬的御用坐骑,H81主板也开始大面积上市和降价,开始与B85主板拉开差价,才能在与其他厂家的竞争中赢取更多的用户。

铭瑄H81XL Turbo优缺点点评
优点 缺点
1、固态电容,用料扎实
2、易联无盘认证、三维防御技术
3、低功耗,低发热


  这款铭瑄H81XL Turbo采用了全固态电容设计,供电部分也覆盖有精致的散热片,用料扎实,设计优秀,做到了低功耗低发热,近日想组建Haswell入门平台的可以考虑一下。
