2. 电容
2.1 电容的作用
　　电容是储存电荷的容器，它的作用是保证电源对主板及相关配件的供电稳定性，过滤掉电流中的杂波，再将纯净的电流输出给GPU和显存部分。显卡的电容主要用作滤波，为了防止电源输出电压因电源输入电压的小幅度波动而波动(比如在整流电路后面会接上一个较大的电解电容。就是为了使脉动的直流成分减小，使之输出比较平滑的直流电压。电容对显卡稳定性影响较大，尤其是显卡供电电路所使用的电容，这部分电容主要对输入电流做第一次过滤，如果这部分电容出现问题将直接影响电脑的稳定性。
一般来说供电电路对电容容量都有所要求，所以板卡都会使用多颗电容组合来达到更大的容量。

2.2 电容的分类
　　电容就是两块导体（阳极和阴极）中间夹着一块绝缘体（介质）构成的电子元件，由于其结构的特殊性，所以分类方式也有好多种，通常按照介质、阳极、阴极和工艺这四种分类方式，而且各种分类方式互相交叉重叠，可以说比较混乱：

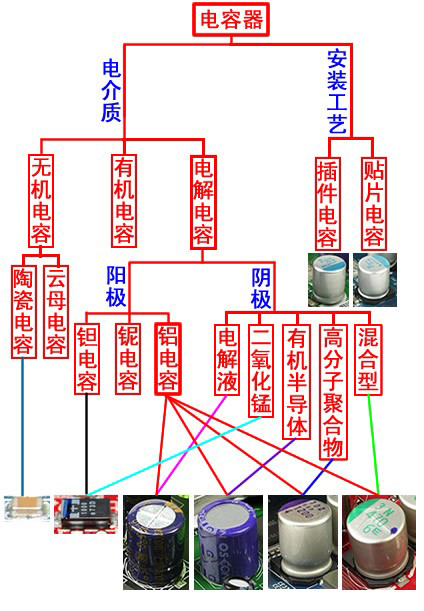

　　上表是一个简单的、并不完整的电容分类表，主要列举了一些在板卡设备上最常见的电容类型，通过这个直观的树型表可以对电容的分类、命名方式有一个直观的认识。常用的电容有电解液电容、固态电容和钽电容。

2.3 电容的分别方法：顶部、颜色、标识
　　通常不同品牌不同种类的电容都在外表上有所区别，以方便厂商和用户，具体可以从电容顶部、电容外壳颜色和标注信息这三方面区分，由于正规大厂生产的电容都具有各自的特点，所以很好区分。

2.4 最常见的铝电解液电容
　　这类电容采用铝作为阳极材质，传统电解液作为阴极材质，耐压性好，价格便宜，大多数显卡都采用此类电容，显卡上大量使用了日系电解液电容。

2.4.1 红宝石电解电容

    以红宝石电容为代表，其特点是：电容侧面写着Rubycon，顶部有“K”字防爆凹槽，褐色或者紫色外皮。

2.4.2 三洋电解电容

三洋电解液电容也是一个“K”字防爆凹槽，但和红宝石的不同，读者可以仔细比较，因为这是辨别三洋和红宝石最为直接的方法，外皮上会有SANYO标志。

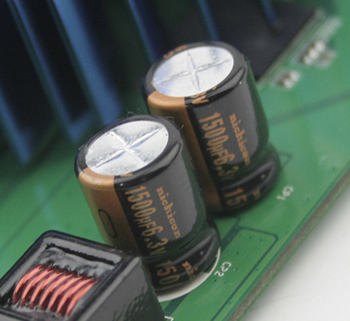

2.4.3 Nichcon电解电容

Nichcon，中文名字尼奇康，顶部有一“十”字防爆凹槽，侧面上写着“Nichcon”，一般比较偏爱黑色,其在铝电解液电容上的功力绝对不能小觑。

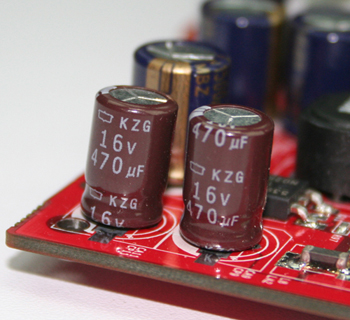

2.4.4 日本化工电解电容

Nippon Chemicon（日本化工）电容顶部的防爆凹槽是三瓣型的，各120度，常用的两个型号，KZG和KZE分别为棕色和绿色。在电容的侧面可以清晰地看到KZG或者KZE字样，这是此类电容最好的辨认方式。

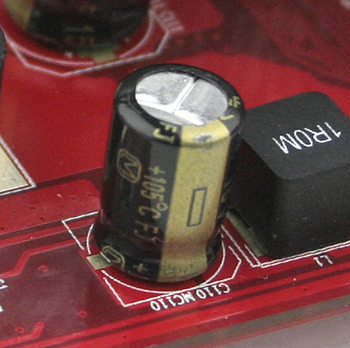

2.4.5 松下电解电容

    松下（Panasonic）采用独特T型凹槽，黑色塑料包皮，采用此凹槽的独此一家。

2.4.6 固态电容（采用铝固体聚合物作为阴极材质的电容）
　　固态电容不存在爆浆问题，所以一般没有开防爆凹槽。如三洋、富士通固态电容，这种电容具有很好的性能，由于固态电容采用导电性高分子产品作为介电材料，该材料不会与氧化铝产生作用，通电后不致于发生爆炸的现象；同时它为固态产品，自然也就不存在由于受热膨胀导致爆裂的情况了。
　　固态电容具备环保、低阻抗、高低温稳定、耐高纹波及高信赖度等优越特性，是目前电解电容产品中最高阶的产品。由于固态电容特性远优于液态铝电容，固态电容耐温达260度，且导电性、频率特性及寿命均佳，适用于低电压、高电流的应用，因此价格比电解电容要贵，按需要可以设计成多贴片式和直插式安装。

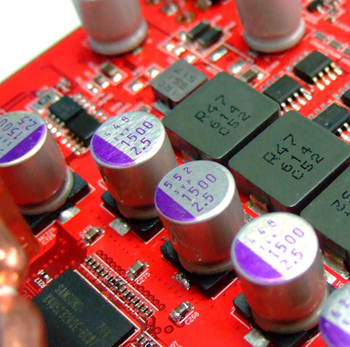

2.4.6.1 三洋固态电容（SVP、SEP等系列）

　　三洋固态电容，日系固态电容的游戏代表，以紫色为标记，三洋的Oscon系列电容最为出名，广为人知的SVP、SEP等型号的电容就隶属于Oscon系列里的导电性高分子铝固态电容系列，里外有后缀S的，如SEPS性能更佳。

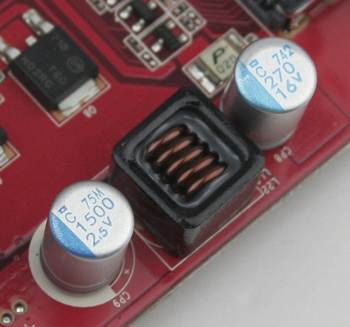

2.4.6.2 Nippon chemicon（日本化工）固态电容

    日本化工 Nippon chemi con (NCC) PS系列铝聚合物超低阻系列，以浅蓝色为标记，日系的另一代表，广泛用于显卡、主板供电上。

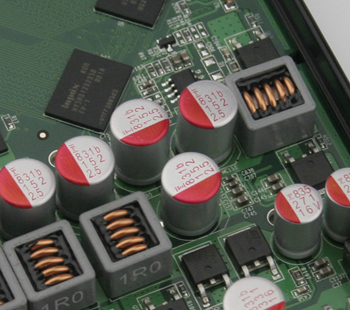

2.4.6.3 富士通L8固态电容

    富士通L8固态电容采用铝壳封装，红色标记，标注会有F字样，很好辨认。富士通电容工作适应温度为-55——105度，阻抗在100MHZ环境下已经低于10毫欧，在105度的严酷可以连续工作达4W小时以上，铭瑄9600GT钻石版及终结者上就是采用了L8的电容。

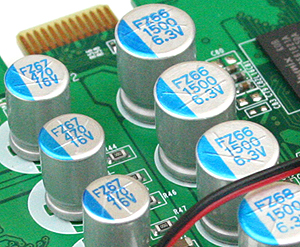

2.4.6.4 nichicon固态电容

    用在板卡上面的主要由LF、LE系列，标识上都会打上具体系列，蓝色标记。nichicon固态电容拥有极低的ESR值、超大容量和高容许纹波电流特性，耐高温工作特性，超低的漏损电流，性能相当全面。在铭瑄8600GT终结者上全部的固态电容都采用了LF和LE系列。

2.4.6.5 台湾立隆LELON OCR固态电容

　　立隆出品的OCR固态电容时台系固态电容的代表，以蓝色为标记，顶部打上醒目OCR字样，性能方面不比日系的差太多，价钱便宜。

2.4.7 钽电容
　　钽电解电容的体积很小，都使用贴片式安装，其外壳一般用树脂封装，但它的容量并不小，很多型号的容量和电压都能够接近于传统的直立铝电解电容。但要注意的是，钽电容的阳极是钽，阴极也是电解质，因此钽电容也属于很多人所瞧不起的“电解电容”，关键是电解电容这个分类太大了！
　　钽电容的介质为阳极氧化后生成的五氧化二钽，它的介电能力（ε）比铝电容的三氧化二铝介质要高。因此在同样容量的情况下，钽电容的体积能比铝电容做得更小。再加上钽的性质比较稳定，所以通常认为钽电容性能比铝电容好。铭瑄9600GT终结者是首款非公版采用钽电容的9600GT，使得钽电容首次用在千元以下的显卡上。

高端A卡上黑色和黄色的钽电容很常见

2.4.8 假固态电容

　　极像固态电容的铝壳电解液电容，上面的“K”型防暴槽完全出卖了它。

　　上面的的电容完全具有固态电容的表面特征，虽然没有防爆纹，但本质上还是普通的铝电解液电容，一旦电容寿终正寝可能会出现爆炸而不是爆浆事件！
