　　【PConline评测】随着第四代i系列CPU降临，各大主板厂商纷纷出谋划策，现今许多用户希望花更少的钱就可以买到物美价廉的主板。而高端的Z87主板一直比较昂贵，铭瑄带给我们一款物美价廉的全新Pro系列的主板铭瑄 MS-H87U3 Pro。

入门超可靠大板！铭瑄全军规电容H87评测

　　铭瑄 MS-H87U3 Pro属于铭瑄PRO系列产品，在做工用料方面都有加强，运行更加稳定可靠。

铭瑄 MS-H87U3 Pro 概况介绍：

铭瑄 MS-H87U3 Pro  图片  评测  论坛  报价  网购实价

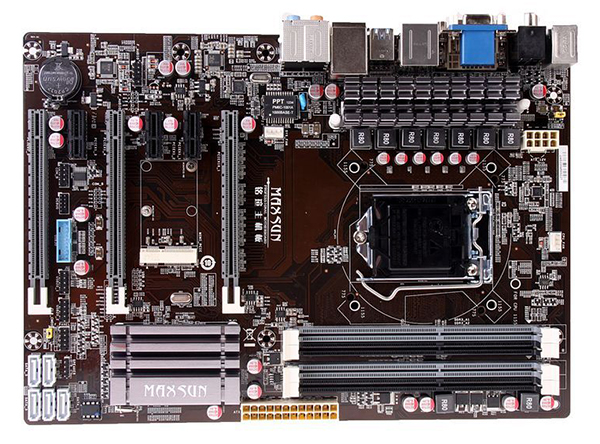

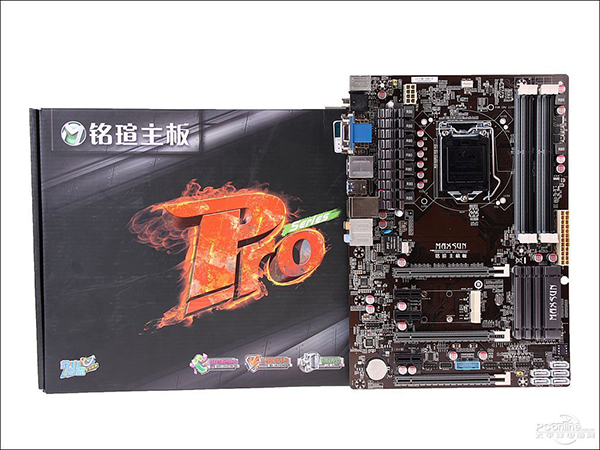

　　铭瑄 MS-H87U3 Pro具备军规用料等6项特性，整板做工用料非常扎实、无空焊，具备丰富的原生高速接口同时，搭配全新的Haswell处理器，即可轻松让平台拥有更高性能的发挥。铭瑄MS-H87U3 Pro采用ATX大板设计，全固态电容，搭载全新H87芯片组，采用Intel LGA1150接口，支持第四代i3/i5/i7处理器。整体配色以黑色为主，属于Pro系列一贯配色。

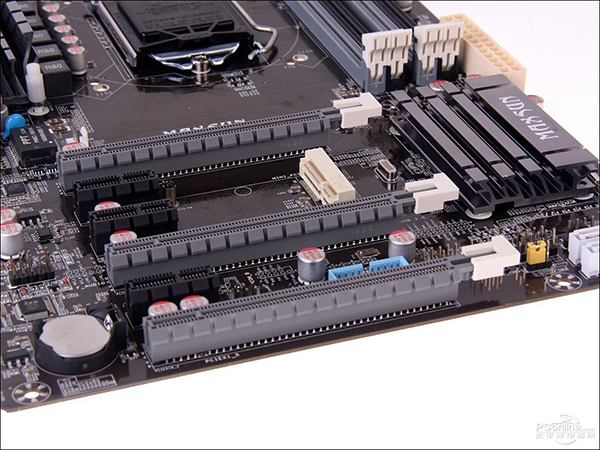

扩展插槽

　　在扩展方面铭瑄 MS-H87U3 Pro提供了三条PCI-E X16显卡插槽，三条PCI-E X1插槽，并提供一个mini PCI-E接口。

SATA接口

　　在磁盘接口方面铭瑄 MS-H87U3 Pro提供了5个SATA3.0的接口,可以满足用户一日的需要。

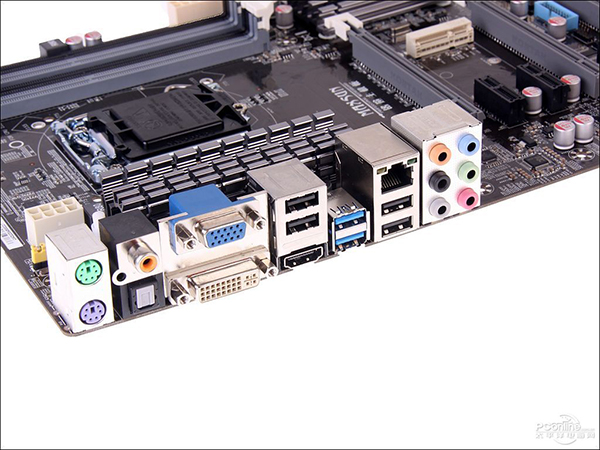

I/O接口

　　I/O接口部分，铭瑄 MS-H87U3 Pro主板提供了两个USB 3.0，四个USB 2.0接口，一组PS/2鼠标接口和PS/2键盘接口，视频输出接口方面主板提供HDMI/DVI/VGA以及提供同轴/光纤数字信号输出，另外配备千兆网络接口和8声道音频接口。完全可以满足消费者各样使用需求

　　H87目前一般价格699元左右，而这款主板在维持了不错的用料前提下，价格只有498元，性价比相当突出。

铭瑄 MS-H87U3 Pro细节赏析：

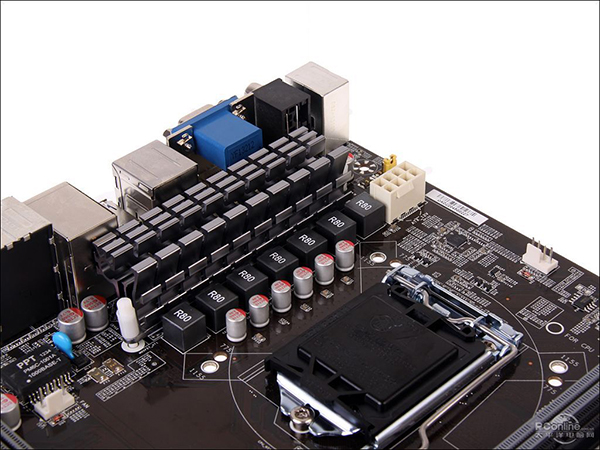

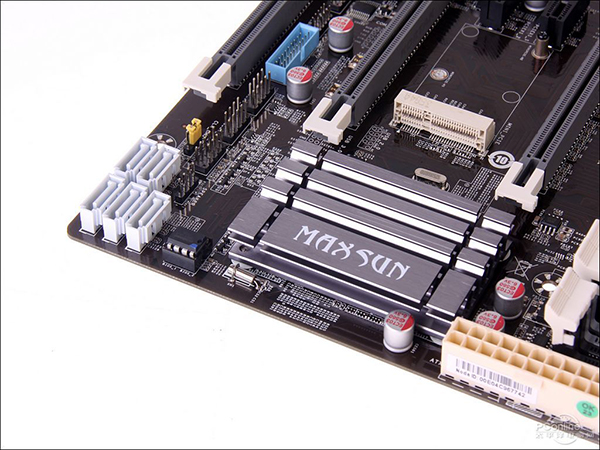

电源供电部分

　　主板CPU供电部分采用7相固态供电设计并配搭上R80铁素体电感，匹配了全铝制散热片，散热效果更加一流。

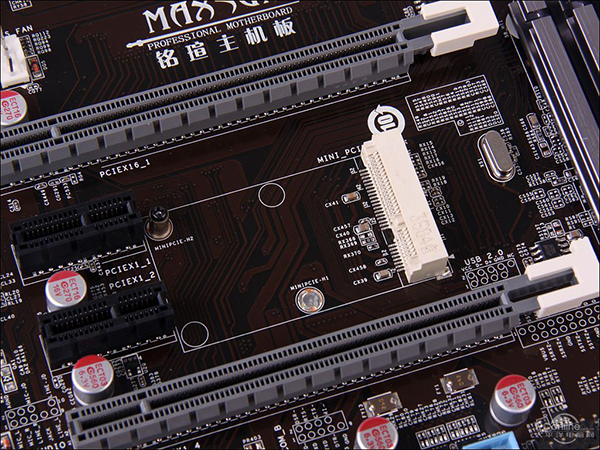

mini PCI-E接口特写

　　通过mini PCI-E接口可以满足用户添加各种设备，如：无线网卡，固态硬盘等设备。另外铭瑄还配备一颗固定的螺丝，看得出厂家的人性化设计。

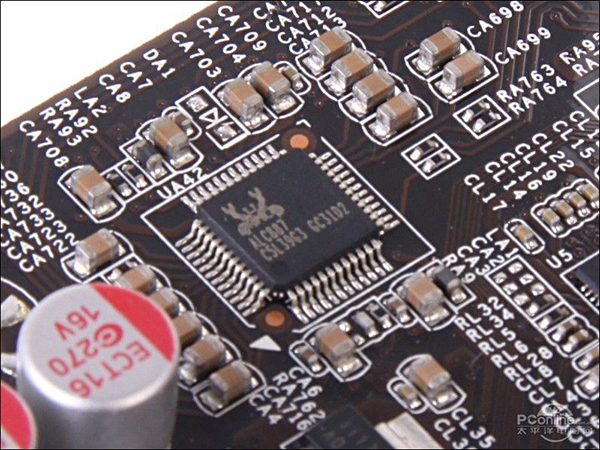

小螃蟹声卡

　　在音频芯片方面，铭瑄 MS-H87U3 Pro提供了一块ALC887 8声道音频处理芯片。绝对能够满足普通用户的日常需求。

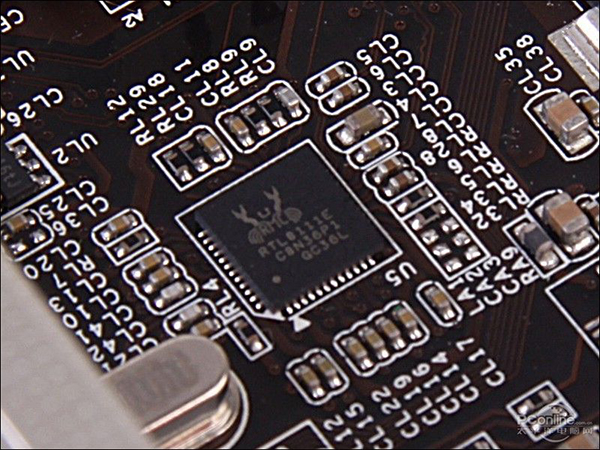

RTL8111E网络芯片

　　铭瑄 MS-H87U3 Pro提供了一块比较常见的RTL8111E千兆网卡，能够提供稳定的网络环境，满足大众网络应用的基本需求。

评测平台与评测方法介绍：

　　本次评测主要可以分为三部分，第一部分是BIOS试用，第二部分是增强版性能测试，最后是功耗和发热量测试。

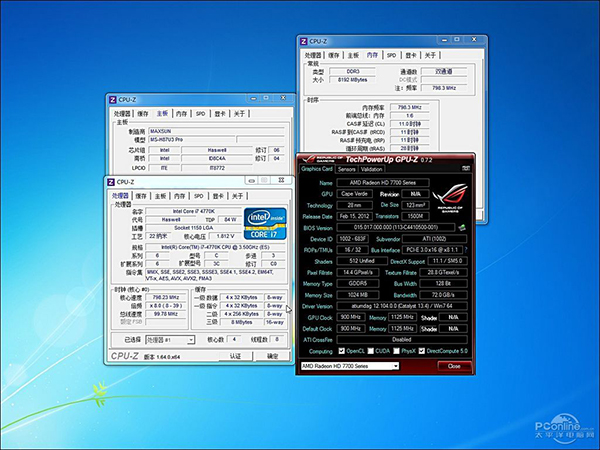

测试平台截图（点击下载鲁大师）

　　硬件方面，我们采用了顶级的i7-4770K搭配HD7770GE，并加入了其他主板的测试成绩供对比参考。

主板BIOS试用：

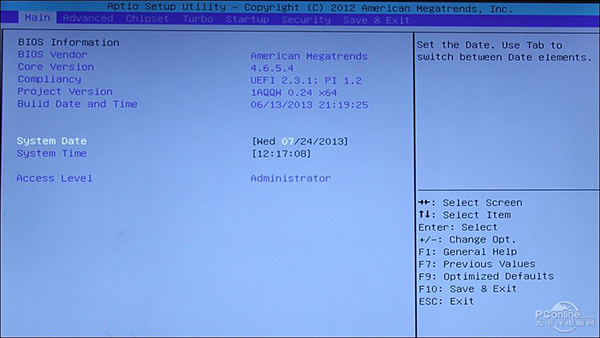

BIOS界面

　　铭瑄 MS-H87U3 Pro所用BIOS沿用的还是Pro系列的传统蓝灰界面。并不是使用当下流行的图形界面，不能使用鼠标进行操作。

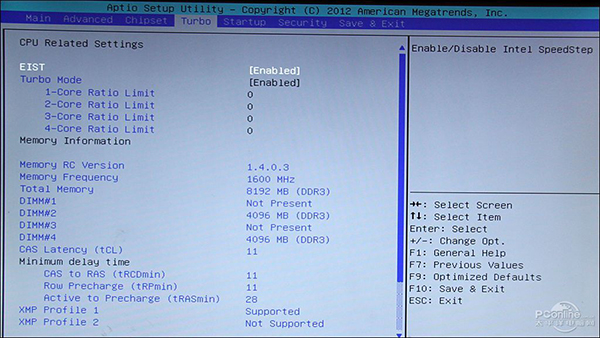

Turbo界面

　　铭瑄主板BIOS的一个Turbo菜单，也就是我们常说的超频菜单。在这个菜单下用户可以快速的对CPU进行频率调整和各种电压的调节。

　　总的来说，这款主板的BIOS是比较简单的，给一般入门用户使用是够用的。

基准性能测试：

　　为了衡量主板的基本性能表现，我们设计了一套验证CPU、内存和显卡性能的评测方案，让评测主板的成绩与参考主板对比，以便确认其性能表现没有问题。由于测试准确性关系，我们一般把3%以内的差距视为误差。

　　这款主板的CPU测试成绩有一定波动，但还算正常，搭配HD7770似乎出现了一些兼容问题，带宽只有X8，结果在尘埃对决中成绩表现比较差。

 　　总的来说，这款主板的CPU性能和内存性能发挥都很充分，显卡性能在大部分场合中表现也正常，只在尘埃之类少数对带宽要求高的游戏中会落后。

主板温度测试

　 　温度测试部分，我们主要考察主板芯片组的温度与供电部分的问题，这两部分温度是主板发热量较大的地方，也是影响主板稳定性的关键。我们采用福禄克 Ti25热成像仪进行测试，满载5分钟再闲置5分钟记录两个成绩。

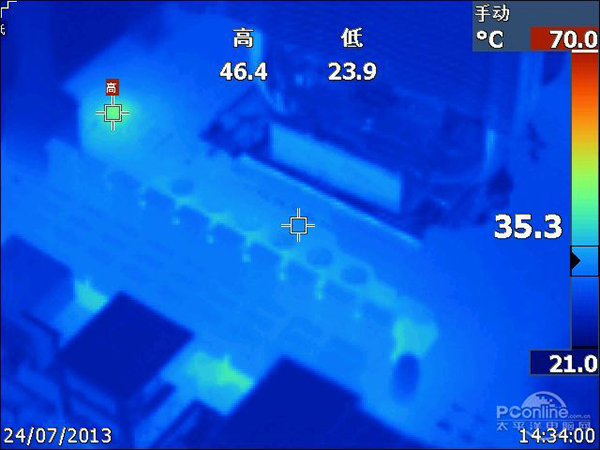

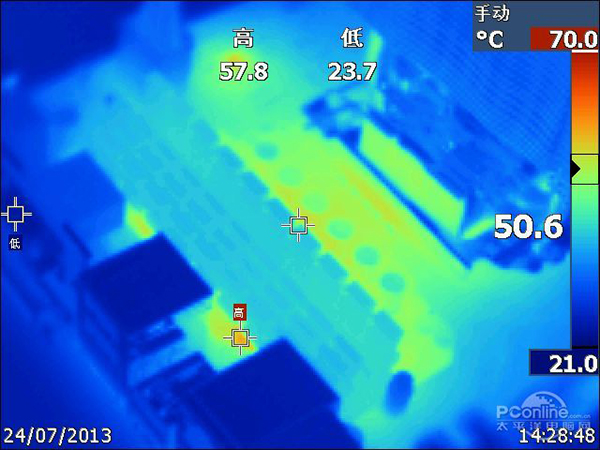

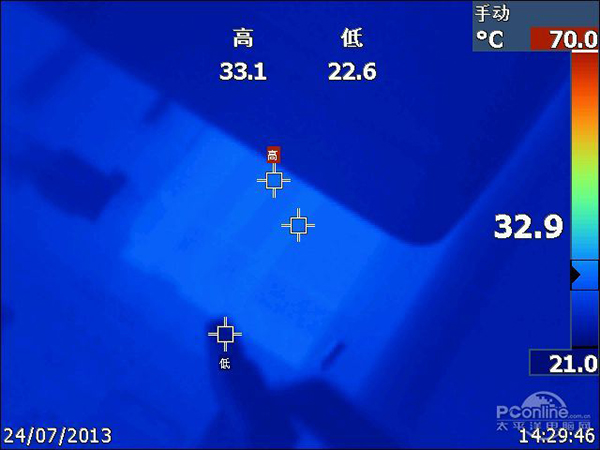

供电部分与芯片部分发热情况

　　铭瑄 MS-H87U3 Pro搭载了全新超对流散热技术令热量散得更快。 第四代酷睿 处理器 集成了供电控制模块，实现了对 CPU 电路的精确控制，带来了更加节能、效率更高的效果，也使得主板发热量更低。

PConline评测室总结：

　　
铭瑄MS-H87U3 Pro

　　铭瑄的Pro系列主板一向都是以性价比高为用户们向往，铭瑄用各种独家的技术来想我们证明，它们一直在为用户带来更好的体验。相信铭瑄会带给我们更多的惊喜和更好的体验。

　　这款H87U3 Pro，在做工、用料、设计方面都很出色，最大卖点就是铭瑄的Pro系列独有六大独家技术。作为一款性价比高的产品，目前报价为498元。这个是一个很亲民的价格，对高性价比主板有兴趣的朋友不妨多关注一下。

延伸阅读：铭瑄PRO系列6项特性介绍

　　铭瑄MS-A970 Pro属于铭瑄PRO系列产品之一，具备铭瑄PRO系列的6项特性。

军规用料

　　铭瑄主板坚持采用高品质用料，引入军规用料标准，致力打造军工般的用料品质，力求有效保证主板拥有更耐久的使用寿命。

超对流散热技术

　　铭瑄所选用的散热器，秉承严格的品质要求和材质筛选，据称相比其他同类型散热均优于12%的散热效能，让主板即使在高负载的情况下，也始终保持理想的温度控制能力。

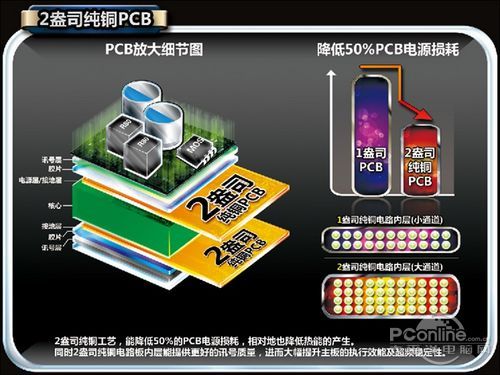

2盎司纯铜PCB

　　目前铭瑄主板全线产品，均直接导入2盎司纯铜工艺，能降低50%的PCB电源损耗，相对地也降低热能的产生。同时2盎司纯铜电路板内层能提供更好的讯号质量，进而大幅提升主板的执行效能及超频稳定性。

三维防御系统

　　铭瑄独有的三维防御系统，在硬件层面上添加上多个保护元件：防短路元件，可针对各类I/O接口如USB进行有效的防短路保护；防雷模块，可针对网卡端进行有效的防雷，最高可阻挡6000v瞬间雷击侵袭；ESD静电防护装置，通过大面积的添加防静电装置，可有效减少静电对主板元件的击穿及干扰的情况产生。

易联无盘技术

　　作为颠覆传统硬盘存储方式的一项创新技术，铭瑄主板早在09年就率先与国内四大权威无盘厂商进行深度合作，在铭瑄主板全系列产品线，在硬件和BIOS中均全面导入易联无盘技术，使用户可真正抛弃硬盘的同时管理也更为方便，受到网吧用户甚至家庭用户的一致认可。

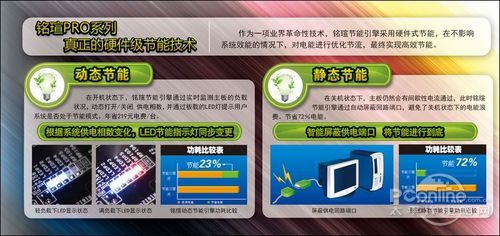

高效节能引擎技术

　　铭瑄PRO系列采用动态节能+静态节能双重技术，在不影响系统效能的情况下，对电能进行优化节流，最终实现高效节能。
